Modification des voyants et switchs du tableau de bord.

Les ampoules, les fusibles, le circuit, l'électronique pour les modernes.
lolo106
Pilote une sport
Pilote une sport
Messages : 285
Enregistré le : 28 oct. 2021, 19:01
Le bolide : +8 1991
Ma région : Essonne

Re: Modification des voyants et switchs du tableau de bord.

Messagepar lolo106 » 29 janv. 2024, 21:23

giuliari a écrit :Non je parlais des plaques noires striées.

C'est du PLA en impression 3D, juste pour vérifier que que les modélisations sont bonnes.

Pour les modèles finaux, la plaque entre les compteurs avec les voyants va être en impression 3D résine, puis peint en noir mat.
Pour le support des switchs et des compteurs, la plaque sera en métal découpée eu jet d'eau puis peinte en noir mat.

lolo106
Pilote une sport
Pilote une sport
Messages : 285
Enregistré le : 28 oct. 2021, 19:01
Le bolide : +8 1991
Ma région : Essonne

Re: Modification des voyants et switchs du tableau de bord.

Messagepar lolo106 » 29 janv. 2024, 21:24

LOU01 a écrit :
lolo106 a écrit :....Voici les photos des prototypes des plaques que je prépare...

Très joli, beau travail.

Merci

lolo106
Pilote une sport
Pilote une sport
Messages : 285
Enregistré le : 28 oct. 2021, 19:01
Le bolide : +8 1991
Ma région : Essonne

Re: Modification des voyants et switchs du tableau de bord.

Messagepar lolo106 » 30 janv. 2024, 11:26

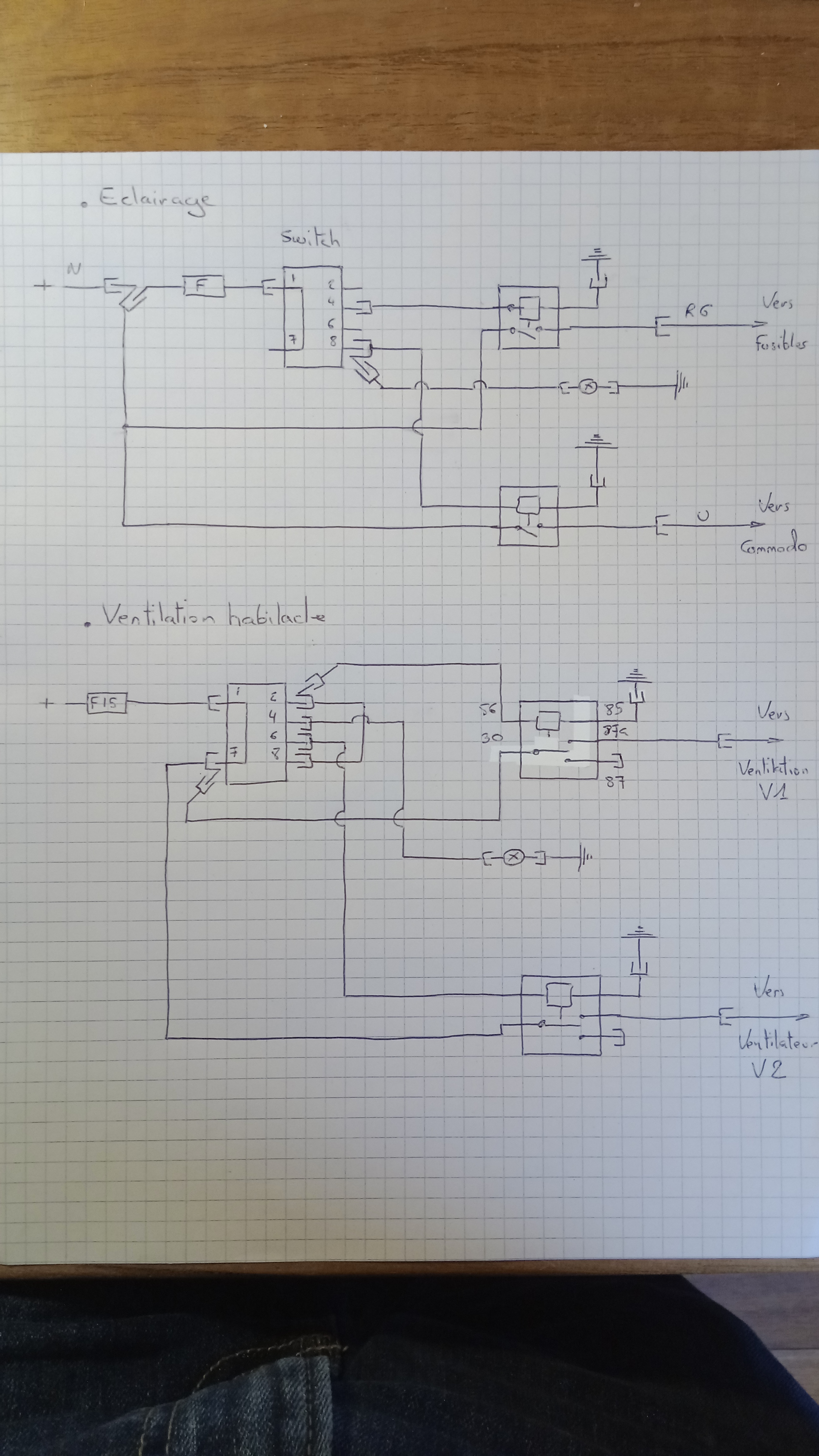

Voici les schémas électriques de branchement des switchs, relais et voyants associés.
Notamment celui des warning (Hazard) sujet d'un autre post.


Avatar de l’utilisateur
giuliari
Pilote un roadster
Pilote un roadster
Messages : 809
Enregistré le : 17 juil. 2023, 18:37
Le bolide : Plus 4 2009
Ma région : Suisse

Re: Modification des voyants et switchs du tableau de bord.

Messagepar giuliari » 30 janv. 2024, 14:29

Sacrément impressionnant bravo.
Restons calme et buvons frais

Avatar de l’utilisateur
4HP
Modérateur
Messages : 3714
Enregistré le : 12 mai 2011, 22:06
Le bolide : 4/4 Tourer 1970
Ma région : 77
Localisation : Touraine

Re: Modification des voyants et switchs du tableau de bord.

Messagepar 4HP » 30 janv. 2024, 16:21

Beau travail, et schéma à l'ancienne!
Des voyants pour toute les fonctions!

pourquoi avoir inséré des diodes au niveau des clignotants? Des retours via le combiné? surtout qu'elles doivent passer 4 ampères chacune mini si tu ne veux pas être embêté.
Par contre tu n'est pas tenté par l'ajout d'un buzzer au niveau des rappels de clignotants.

lolo106
Pilote une sport
Pilote une sport
Messages : 285
Enregistré le : 28 oct. 2021, 19:01
Le bolide : +8 1991
Ma région : Essonne

Re: Modification des voyants et switchs du tableau de bord.

Messagepar lolo106 » 31 janv. 2024, 18:54

Les diodes sont présentes pour ne pas avoir de retour lors de l'utilisation des clignotants.
J'ai trouvé ça comme diode, directement utilisable.

https://www.carbuilder.com/uk/silicon-diode

Je ne suis pas fan des buzzer mais si besoin je pourrais l'ajouter par la suite.

Avatar de l’utilisateur
PhilippeF75
Pilote un roadster
Pilote un roadster
Messages : 515
Enregistré le : 03 avr. 2022, 10:32
Le bolide : Plus 4 1968
Ma région : Parisien délocalisé
Localisation : Guadeloupe/Ain
Contact :

Re: Modification des voyants et switchs du tableau de bord.

Messagepar PhilippeF75 » 31 janv. 2024, 19:09

Intéressant ce type de diode, je n'y avais pas pensé... Merci pour l'info !
Cela simplifie l'ajout du warning, je vais revoir mon schéma avec relais.
Et ça va me permettre d'améliorer celui des éclairages intérieurs de la Jaguar pour qu'ils s'allument ensemble avec l'ouverture des portières (si l'interrupteur au tableau de bord est ON) et individuellement pour chaque utilisateur.

Avatar de l’utilisateur
4HP
Modérateur
Messages : 3714
Enregistré le : 12 mai 2011, 22:06
Le bolide : 4/4 Tourer 1970
Ma région : 77
Localisation : Touraine

Re: Modification des voyants et switchs du tableau de bord.

Messagepar 4HP » 01 févr. 2024, 10:30

lolo106 a écrit :Les diodes sont présentes pour ne pas avoir de retour lors de l'utilisation des clignotants.
J'ai trouvé ça comme diode, directement utilisable.
https://www.carbuilder.com/uk/silicon-diode.........

En effet, intéressant.
Compte tenu du coût auquel il faut ajouter les frais de port et autres taxes d'importation, ça paye les relais de PhilippeF75 où l'interrupteur qui va bien.
Mais ton retour d'expérience va être intéressant, notamment en ce qui concerne l'échauffement des diodes lorsqu'elles sont en fonctionnement.
Il va passer en moyenne 1.8 A par diode avec un Vf donné à 0.9 V, chaque diode va donne dissiper environ 1.7 watt, même si une partie de la chaleur va être évacuée par les connexions, on ne peut pas dire que le boitier soit fait pour dissiper, je suis curieux de connaitre leur échauffement (après 5 ou 10 mn de fonctionnement).
Plus de 30 ans à gérer des problème thermiques dans l'électronique m'ont rendu méfiant, surtout quand il s'agit de mettre un truc qui chauffe sous le tableau de bord.
lolo106 a écrit :Je ne suis pas fan des buzzer mais si besoin je pourrais l'ajouter par la suite

Ben, moi non plus.
Mais c'est quand même pratique avec des voyants de TdB quasi invisibles quand il y a du soleil, et un bruit ambiant qui masque celui de la centrale clignotante.

lolo106
Pilote une sport
Pilote une sport
Messages : 285
Enregistré le : 28 oct. 2021, 19:01
Le bolide : +8 1991
Ma région : Essonne

Re: Modification des voyants et switchs du tableau de bord.

Messagepar lolo106 » 01 févr. 2024, 10:53

Pour une commande de 36£ HT, j'ai eu 10£ de frais de port et 12€ de frais de douane+ TVA.

Avatar de l’utilisateur
PhilippeF75
Pilote un roadster
Pilote un roadster
Messages : 515
Enregistré le : 03 avr. 2022, 10:32
Le bolide : Plus 4 1968
Ma région : Parisien délocalisé
Localisation : Guadeloupe/Ain
Contact :

Re: Modification des voyants et switchs du tableau de bord.

Messagepar PhilippeF75 » 01 févr. 2024, 13:46

4HP a écrit :... je suis curieux de connaitre leur échauffement (après 5 ou 10 mn de fonctionnement).
Il est tout de même bien rare de faire fonctionner le warning aussi longtemps, sauf en cas de panne prolongée et encore.
4HP a écrit :Plus de 30 ans à gérer des problème thermiques dans l'électronique m'ont rendu méfiant, surtout quand il s'agit de mettre un truc qui chauffe sous le tableau de bord.
Entièrement d'accord !

lolo106 a écrit :Je ne suis pas fan des buzzer mais si besoin je pourrais l'ajouter par la suite
4HP a écrit :Ben, moi non plus.
Mais c'est quand même pratique avec des voyants de TdB quasi invisibles quand il y a du soleil, et un bruit ambiant qui masque celui de la centrale clignotante.
Oh que oui !

Vampirex
Pilote une sport
Pilote une sport
Messages : 413
Enregistré le : 15 févr. 2020, 14:20
Le bolide : Plus 8 35th ann.
Ma région : Basse Normandie

Re: Modification des voyants et switchs du tableau de bord.

Messagepar Vampirex » 01 févr. 2024, 15:56

Alors, j'avais monté un truc qui s"appelle "Audicator" ( https://www.audicator.com/ ) et est destiné aux motos.
Très complet, tout se programme, le son, la pente d'augmentation du son en fonctions de la durée de clignotement, l'appui sur la pédale de frein entraîne RAZ, etc.
Et croyez-moi, le son à fond on ne risque pas de l'oublier...

Avatar de l’utilisateur
4HP
Modérateur
Messages : 3714
Enregistré le : 12 mai 2011, 22:06
Le bolide : 4/4 Tourer 1970
Ma région : 77
Localisation : Touraine

Re: Modification des voyants et switchs du tableau de bord.

Messagepar 4HP » 01 févr. 2024, 19:31

PhilippeF75 a écrit :Il est tout de mê
me bien rare de faire fonctionner le warning aussi longtemps, sauf en cas de panne prolongée et encore.

En cas de panne 1/4 d'heure, ça passe très vite.
Celle que j'ai vécue a bien durée une 1/2 heure.

lolo106
Pilote une sport
Pilote une sport
Messages : 285
Enregistré le : 28 oct. 2021, 19:01
Le bolide : +8 1991
Ma région : Essonne

Re: Modification des voyants et switchs du tableau de bord.

Messagepar lolo106 » 01 févr. 2024, 20:23

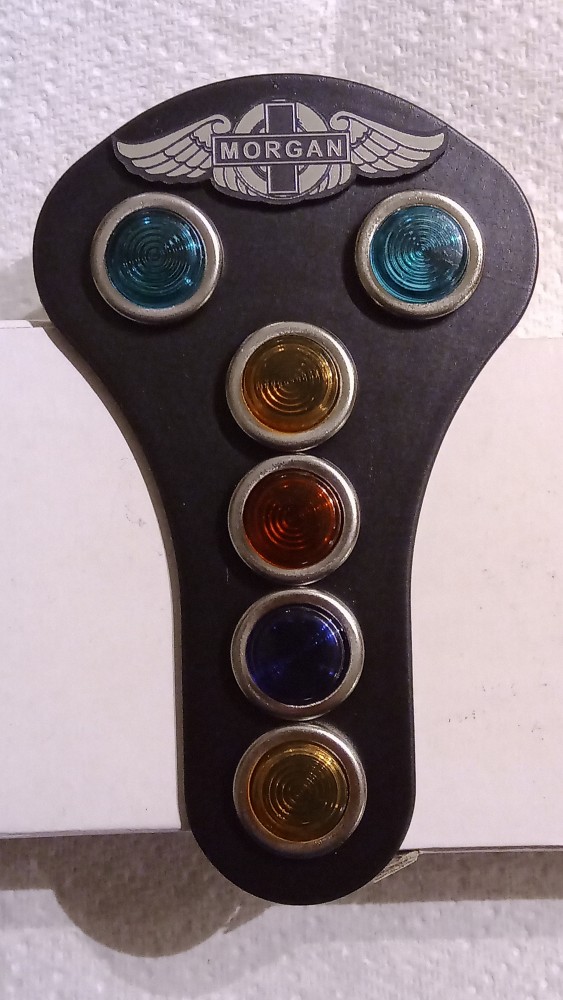

Et voilà pour la première partie, y'a plus qu'à mettre en place

Avatar de l’utilisateur
4HP
Modérateur
Messages : 3714
Enregistré le : 12 mai 2011, 22:06
Le bolide : 4/4 Tourer 1970
Ma région : 77
Localisation : Touraine

Re: Modification des voyants et switchs du tableau de bord.

Messagepar 4HP » 01 févr. 2024, 20:39

Très chouette!
Côté affectation des voyants, les verts pour les clignotants, le bleu pour les feux de route.
Le rouge pour la charge?
Et les 2 jaunes?

lolo106
Pilote une sport
Pilote une sport
Messages : 285
Enregistré le : 28 oct. 2021, 19:01
Le bolide : +8 1991
Ma région : Essonne

Re: Modification des voyants et switchs du tableau de bord.

Messagepar lolo106 » 01 févr. 2024, 20:42

Jaune du haut batterie.
Jaune du bas défaut moteur.
